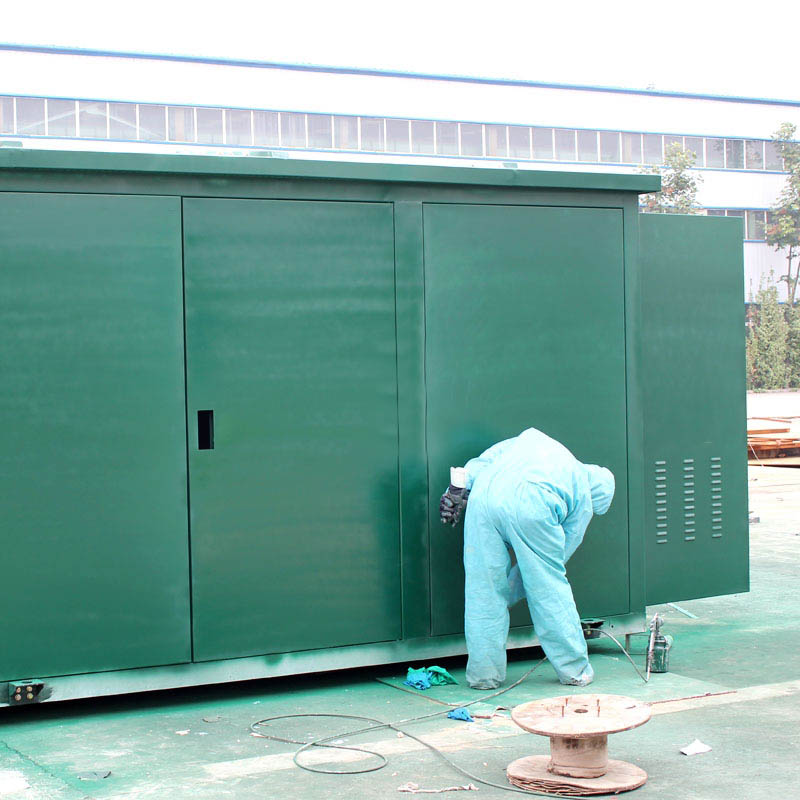

YBM Prefabricated Substation

·Ang box frame ay gawa sa imported na aluminum-zinc plate na nakabaluktot, naka-assemble o naka-rive, at may mahusay na anti-corrosion performance;

·Ang base ay nahahati sa isang base ng caisson at isang patag na base ng bakal na bakal;

·Ang gilid ay idinisenyo na may 4 na lifting shaft, at ang ibabaw ng base ay espesyal na ginagamot para sa anti-corrosion;

·Ang bahagi ng frame ay isang “目” na hugis at “品” na hugis na istraktura, na nahahati sa isang high-voltage room, isang transformer room, at isang low-voltage room;

·May mga butas sa bentilasyon sa pinto ng silid na may mababang boltahe at sa pinto ng silid ng transformer, at ang mga aparatong hindi tinatablan ng alikabok ay nakakabit sa mga kaukulang posisyon. Ang kahon ay gumagamit ng natural na bentilasyon;

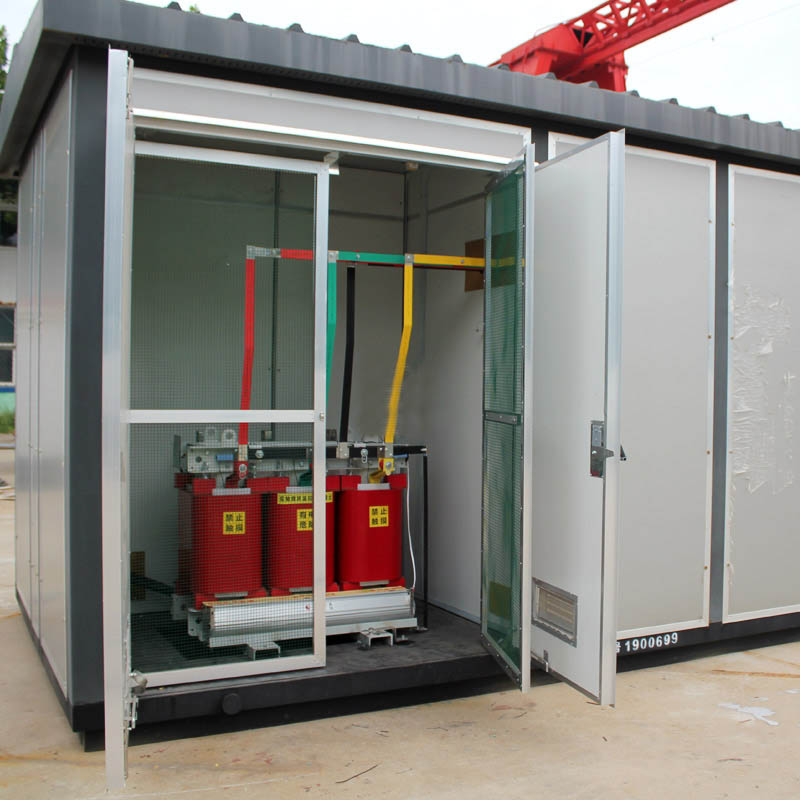

·Ang distribution transformer ay maaaring nilagyan ng oil-immersed low-loss energy-saving power transformer o isang dry-type na transformer ayon sa mga kinakailangan ng user.

sales@drbyq.com

Ang YBM prefabricated substation (box-type substation) ay isang compact complete set ng power distribution equipment na pinagsasama ang high-voltage electrical equipment, mga transformer, low-voltage electrical equipment, atbp. Ito ay karaniwang kilala bilang European box-type na transpormer. Ginagamit ito sa mga matataas na gusali sa lunsod, mga gusali sa lunsod at kanayunan, mga residential na lugar, mga high-tech na development zone, maliliit at katamtamang laki ng mga pabrika, mga minahan at mga patlang ng langis, at mga pansamantalang construction power supply na mga lugar upang tumanggap at mamahagi ng elektrikal na enerhiya sa sistema ng pamamahagi.

Ang YBM prefabricated substation ay may mga katangian ng malakas na pagkakumpleto, maliit na sukat, compact na istraktura, ligtas at maaasahang operasyon, maginhawang pagpapanatili, at portable. Kung ikukumpara sa mga conventional civil substation, ang floor area ng mga box-type na substation na may parehong kapasidad ay kadalasang 1/10~1/5 lang ng conventional substation, na lubos na nakakabawas sa disenyo ng workload at construction workload, at nakakabawas sa mga gastos sa konstruksiyon. Sa sistema ng pamamahagi ng kuryente, maaari itong gamitin para sa sistema ng pamamahagi ng network ng singsing, dual power supply o radiation terminal distribution system, at isang bagong hanay ng mga kagamitan para sa pagtatayo at pagbabago ng mga urban at rural na substation.

1. Altitude na hindi hihigit sa 1000m.

2. Ambient temperature na hindi hihigit sa +40 ℃ sa pinakamataas at -25 ℃ sa pinakamababa; average na temperatura na hindi hihigit sa +35 ℃ sa loob ng 24 na oras.

3. Ang bilis ng hangin sa labas ay hindi hihigit sa 35m/s.

4. Relative air humidity na hindi hihigit sa 90% (+25℃).

5. Horizontal na acceleration ng lindol na hindi hihigit sa 0.4m/s2, vertical acceleration na hindi hihigit sa 0.2m/s2.

6. Walang sunog, panganib sa pagsabog, matinding polusyon, kemikal na kaagnasan o matinding vibration.

1. Ito ay konektado sa pamamagitan ng mataas na boltahe na kagamitan sa pamamahagi, transpormer at mababang boltahe na kagamitan sa pamamahagi, at nahahati sa tatlong functional compartments, katulad ng high-voltage room, transformer room at low-voltage room. Ganap na gumagana ang mga high-voltage at low-voltage na kuwarto. Ang pangunahing sistema ng supply ng kuryente sa gilid na may mataas na boltahe ay maaaring isaayos sa iba’t ibang mga mode ng supply ng kuryente tulad ng supply ng kuryente sa network ng singsing, supply ng kuryente sa terminal, dual power supply, atbp., at ang mga bahagi ng pagsukat ng mataas na boltahe ay maaari ding i-install upang matugunan ang mga kinakailangan ng pagsukat ng mataas na boltahe. Ang silid ng transpormer ay maaaring pumili ng S7, S9 at iba pang mga low-loss na oil-immersed na mga transformer at dry-type na mga transformer; ang silid ng transpormer ay nilagyan ng self-starting forced air cooling system at isang lighting system. Ang silid na may mababang boltahe ay maaaring magpatibay ng isang panel o istrukturang nakabitin sa cabinet upang mabuo ang scheme ng supply ng kuryente na kinakailangan ng user ayon sa mga kinakailangan ng user. Mayroon itong power distribution, lighting distribution, reactive power compensation, electric energy metering at electric quantity measurement at iba pang function upang matugunan ang iba’t ibang pangangailangan ng mga user, at mapadali ang pamamahala ng power supply ng user at mapabuti ang kalidad ng power supply.

2. Ang silid na may mataas na boltahe ay may compact at makatwirang istraktura at may komprehensibong anti-misoperation na interlocking function. Kapag kailangan ito ng gumagamit, ang transpormer ay maaaring nilagyan ng mga track upang mapadali ang pagpasok at paglabas mula sa mga pintuan sa magkabilang panig ng silid ng transpormer. Bawat kuwarto ay may automatic lighting device. Bilang karagdagan, ang lahat ng mga bahagi na pinili para sa mataas at mababang boltahe na mga silid ay maaasahan at madaling patakbuhin, na ginagawang ligtas at maaasahan ang produkto, at madaling patakbuhin at mapanatili.

3. Ang natural na bentilasyon at sapilitang bentilasyon ay ginagamit upang matiyak ang magandang bentilasyon at paglamig. Ang silid ng transpormer at silid na may mababang boltahe ay may mga duct ng bentilasyon, at ang tagahanga ng tambutso ay may isang aparato sa pagkontrol ng temperatura, na maaaring awtomatikong magsimula at magsara ayon sa itinakdang temperatura upang matiyak ang buong operasyon ng pagkarga ng transpormer.

4. Maaaring pigilan ng istraktura ng kahon ang pagpasok ng tubig-ulan at dumi at gawa sa mga espesyal na steel plate o aluminum alloy plate. Pagkatapos ng anti-corrosion treatment, mayroon itong mga kondisyon para sa pangmatagalang paggamit sa labas, tinitiyak ang anti-corrosion, hindi tinatagusan ng tubig at dustproof na pagganap, mahabang buhay ng serbisyo, at magandang hitsura.
