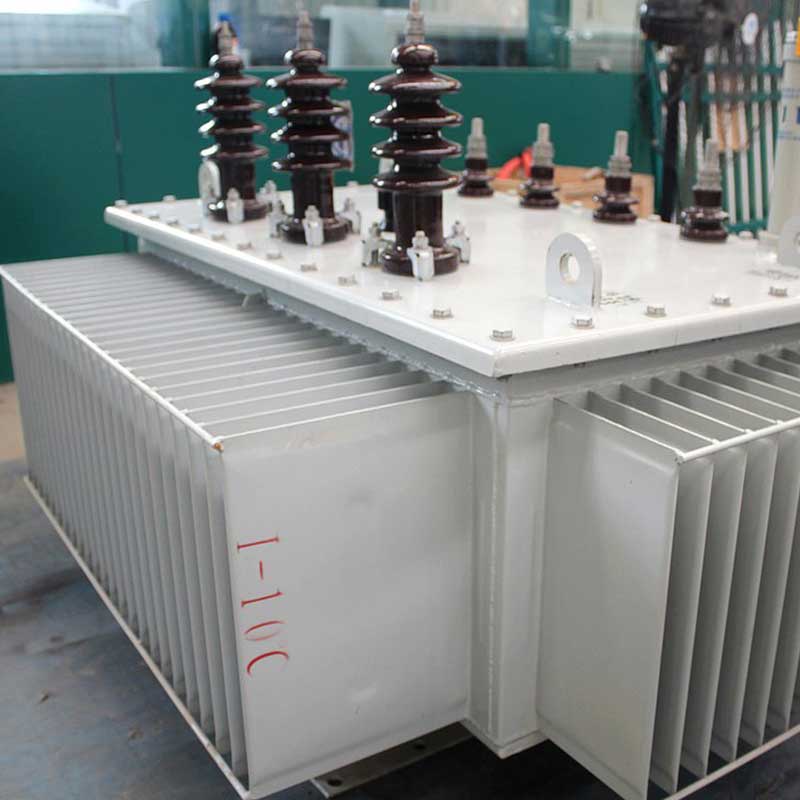

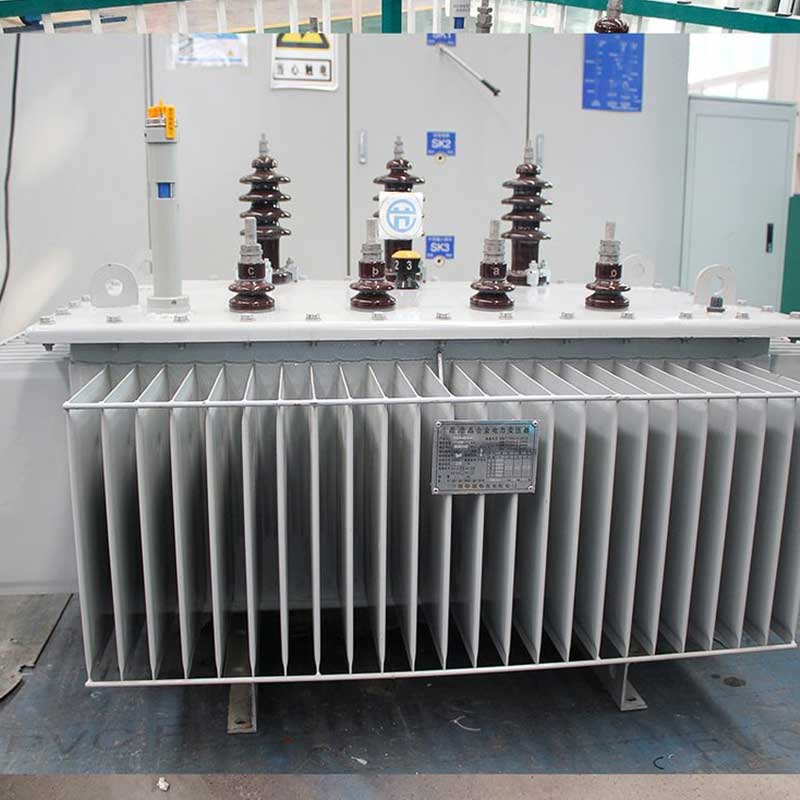

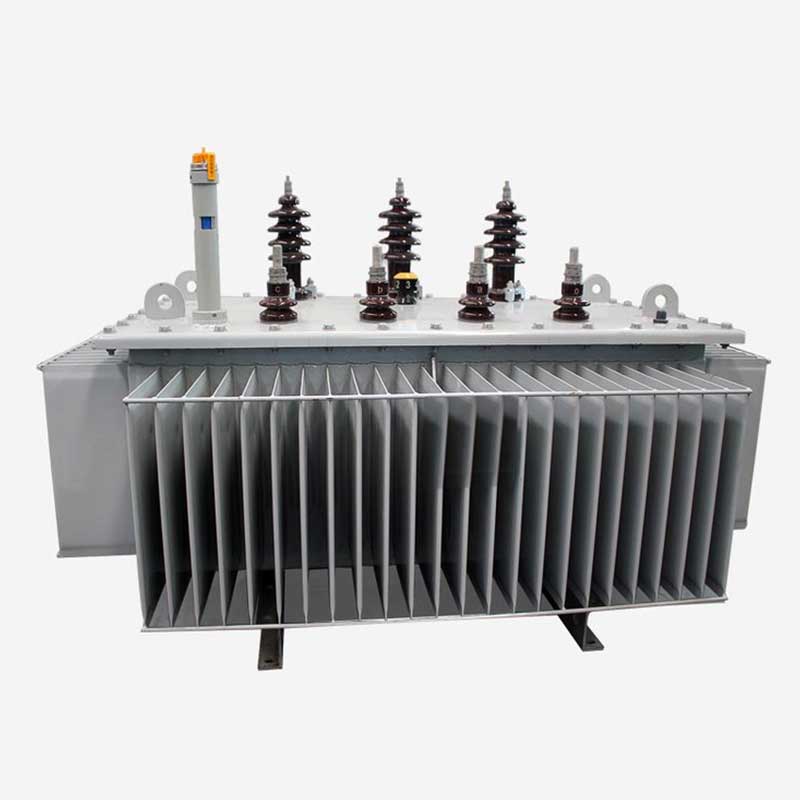

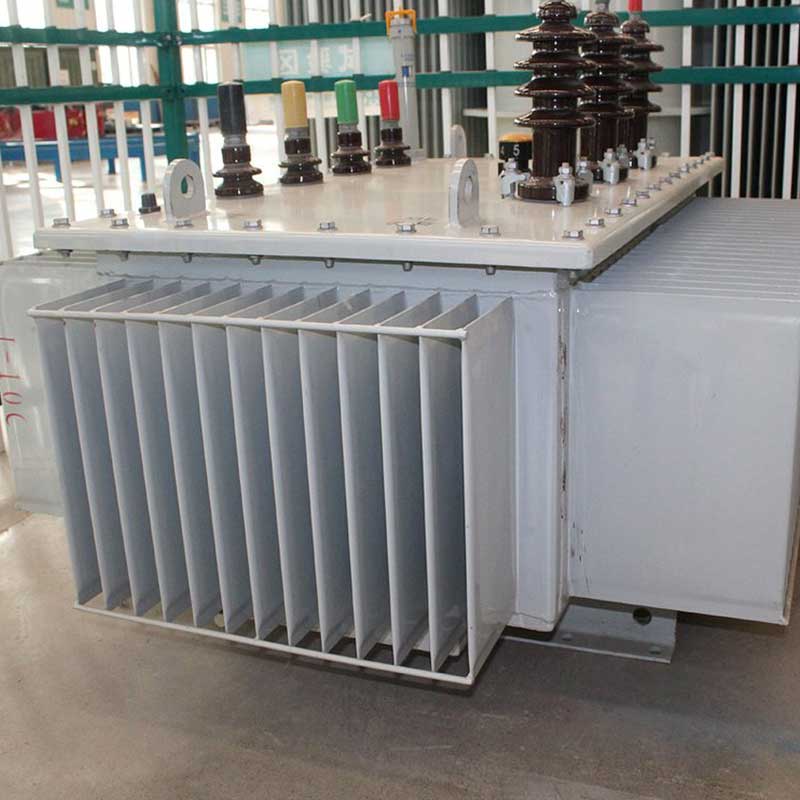

SH15 AMORPHOUS ALLOY OIL IMMERSED TRANSFORMER
Modelo: SH15
Na-rate na kapasidad: 50kVA,100kVA,200kVA,250kVA,400kVA,500kVA,630kVA,800kVA,1000kVA,1250kVA,1600kVA,5kVA0,200
Ratio ng boltahe: 10/0.4kV, 35/0.4kV
Pangkat ng koneksyon: Dyn11/Yyn0
Walang pagkawala ng load: 33W~865W
Pagkawala ng load: 600W~21200W
Maikling circuit impedance: 4%~6%
Dalas: 50Hz
Teknikal na pamantayan: GB 20052-2020
Pamantayan ng kalidad: ISO 9001:2015; ISO 14001:2015
Paglalarawan ng produkto
Ang amorphous alloy na dry-type na transpormer ay isang bagong uri ng high-efficiency at energy-saving transformer na may mababang pagkawala ng walang-load, matatag na pagganap ng pagkakabukod, at magandang pang-ekonomiya at panlipunang mga benepisyo. Ito ay malawakang ginagamit sa mga paliparan, istasyon, urban power grids, matataas na gusali, at power plant.
Advantage
1. Ang core ng transpormer ay gawa sa amorphous alloy strip, at ang pagkawala ng walang-load ay nabawasan ng humigit-kumulang 70% kumpara sa mga transformer na uri ng S11;
2. Ang transpormer ay gumagamit ng copper foil coils para sa mababang boltahe upang mapahusay ang kakayahan nitong makatiis ng mga short circuit;
3. Ang grupo ng koneksyon ng transpormer ay gumagamit ng Dyn11 upang bawasan ang epekto ng mga harmonika sa power grid at pagbutihin ang kalidad ng power supply:
4. Ang transpormer ay gumagamit ng vacuum oil injection, na maaaring ganap na maalis ang mga bula sa coil at matiyak ang matatag na pagganap ng pagkakabukod;
5. Ang produktong ito ay partikular na angkop para sa mga lugar na walang sapat na kuryente, malaking pagbabago sa kargada, at mahirap na pang-araw-araw na pagpapanatili, at angkop para sa pang-araw-araw na pagkonsumo ng kuryente ng mga residente sa kanayunan, bayan, at lunsod.
1. Quality Management System ISO 9001: 2015
The operation of the entire Dongrun Electric system is strictly controlled and managed. This ensures the quality of the product at all stages, from receiving customer requirements to design, materials, production, installation, testing, packaging, delivery, and after-sales, all of which are operated under a strict and tight process.
2. Environmental Management ISO 14001: 2015
Dongrun Electric took the lead in applying the ISO 14001: 2015 environmental management system. The implementation of this process demonstrates Dongrun’s responsibility to a wide range of customers. Dongrun is committed to providing the most environmentally friendly high-quality technical products.
3. Certification Certificate ISO / IEC 17025: 2017
The ISO / IEC 17025: 2017 certification confirms that Dongrun’s technical quality meets the requirements of all specific international testing and calibration laboratory standards. All Dongrun products are fully tested in qualified laboratories before leaving the factory to ensure stable quality and provide customers with absolute peace of mind.
Mga Teknikal na Parameter
| Na-rate na kapasidad | Na-rate na boltahe (Mataas) | Na-rate na boltahe (Mababa) | Pangkat ng koneksyon | walang-load na kasalukuyang(%) | walang-load na pagkawala(w) | pagkawala ng load(w) | Impedance Voltage(%) |
|---|---|---|---|---|---|---|---|
| 30 | 6±2×2.5% O 6.3±2×2.5%O 10±2×2.5% | 0.4 | Yyn0 / Dyn11 | 1.7 | 33 | 600/630 | 4% |
| 50 | 1.3 | 43 | 870/910 | 4% | |||
| 80 | 1.1 | 60 | 1250/1310 | 4% | |||
| 100 | 1 | 75 | 1500/1580 | 4% | |||
| 125 | 0.9 | 85 | 1800/1890 | 4% | |||
| 160 | 0.7 | 100 | 2200/2310 | 4% | |||
| 200 | 0.7 | 120 | 2600/2730 | 4% | |||
| 250 | 0.7 | 140 | 3050/3200 | 4% | |||
| 315 | 0.5 | 170 | 3650/3830 | 4% | |||
| 400 | 0.5 | 200 | 4300/4520 | 4% | |||
| 500 | 0.5 | 240 | 5150/5410 | 4% | |||
| 630 | 0.3 | 320 | 6200 | 4.5% | |||
| 800 | 0.3 | 380 | 7500 | 4.5% | |||
| 1000 | 0.3 | 450 | 10300 | 4.5% | |||
| 1250 | 0.2 | 530 | 12000 | 4.5% | |||
| 1600 | 0.2 | 630 | 14500 | 4.5% | |||
| 2000 | 0.2 | 720 | 18300 | 5.5% | |||
| 2500 | 0.2 | 865 | 21200 | 5.5% |
